有時U、V、W等的標記。電機的接線端已經模糊或丟失。此時，我們需要判斷三相異步電動機的繞組6線端是否正確連接。下面的小系列將向你介紹判斷三相異步電動機繞組6線端的方法。

判斷三相異步電動機繞組6線端的種方法：可以先用萬用表測量三相異步電動機繞組6線端，然后需要測量三頭或尾部。下面的小系列說一個簡單的測量方法。

將六個端子中的三個(不在同一相)短路，將另外三個端子中的任意兩個連接到萬用表，并將萬用表置于小電流檔(通常為DC檔)。轉動轉子。如果三個短路端子同名，指針不會偏轉；如果他們不是同名的，他們會偏離。這樣就可以找到三個同名的末端(想想同一個頭，或者同一個尾)。

如果6行標有1到6，那么1和4是一組，2和5是兩組，3和6是三組。一二三是頭，456是尾。1、2和3可以認為是4、5和6。三角形連接的繞組在相間關系中只有頭和尾，大家可以一起以頭為尾(Y連接也是一樣)。

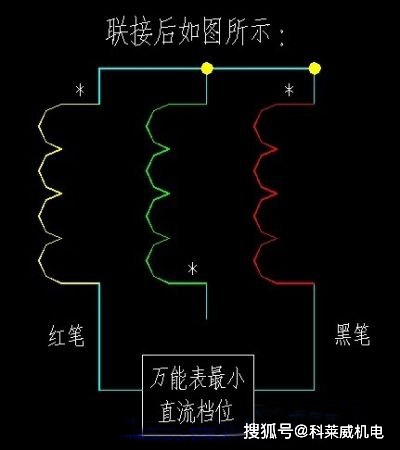

這種方法一般書上沒有，但是使用方便，如下圖所示：如下

此外，還有一種方法可以借鑒電機繞組6的線端判斷：次是將三個繞組分電使用，然后按照以下步驟進行：

1.先把萬用表調到電流微安；然后將萬用表的紅色和黑色探針連接到動車組的兩個端點。可以什么都不用夾住。

2.然后，三相異步電動機另一相的兩個端點依次與1.5V干電池接觸。

三、如果萬用表指針向前偏轉，電池正極端子和萬用表負極端子(黑色探針)端子同名；相反，電池負極的端子和萬用表的端子是同名的；如圖，同名的尾(或尾)首處標有黑點。

第四，你可以用同樣的方法判斷另一條同樣的尾巴。

這個方法是考試題的正確答案，但是使用起來比較麻煩(接線，加干電池)，記起來比較復雜。
