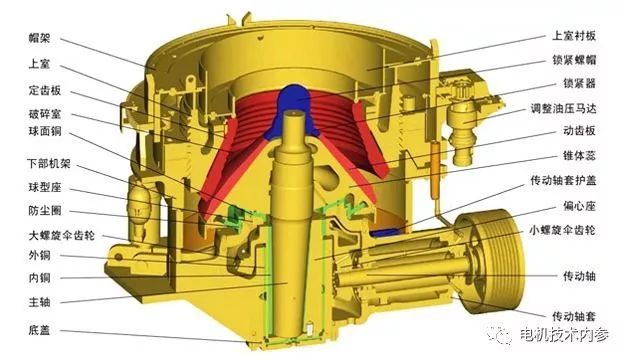

電機是一種將電能轉化為機械能的機電設備。從電網輸入的電能通過電機內部的氣隙磁場轉化為機電能，電機軸輸出的機械能延伸帶動各種設備運轉。一般來說，電機內的氣隙是將電能轉化為機械能的無形介質，軸伸是電機與機械傳動系統之間的有形連接。今天女士和大家談?wù)勲姍C(jī)和機械傳動系統的連接類型，各種連接的特點是什么，為什么一定要選擇這種連接方式。

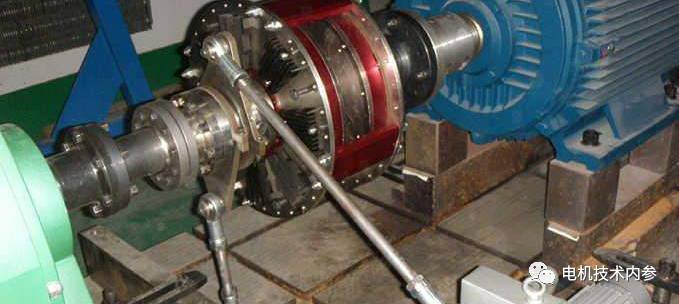

理論上，電機與機械傳動系統的連接方式可以分為可拆卸和不可拆卸兩類。但是在幾乎所有的應用系統中，電機都是作為一個通用的獨立模塊存在的，必須是可互換的，所以只有可拆卸的連接結構。由于拆裝互換性的基本特點，電機軸接長只有三種：圓柱軸接長、圓錐軸接長、花鍵軸接長。實際輸出連接形式分為圓柱軸延伸平鍵連接、圓錐軸延伸平鍵連接、圓柱軸延伸切向鍵連接和花鍵連接，其中花鍵連接根據載荷和精度要求設計為矩形花鍵軸延伸和漸開線花鍵軸延伸。

電機常用軸伸型式

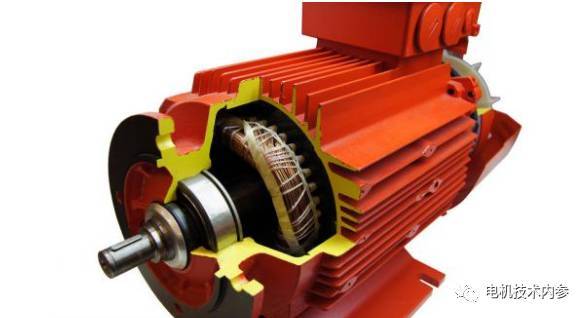

圓柱軸伸平鍵聯結

圓柱形軸向延伸平鍵連接是常見的，沒有特殊要求或默認為平鍵連接。這種軸向延伸不需要過多的加工設備和操作技巧，其粗糙度、尺寸精度和對中精度都可以很容易得到保證，能夠滿足大多數應用中對結構強度和匹配精度的要求。

圓錐軸伸平鍵聯結

錐形軸延伸平鍵連接主要用于需要頻繁正反轉、抗振動、抗沖擊、重負荷起動等場合。軸伸錐度一般為1: 10，軸端有鎖緊裝置。普通的加工設備和基本的操作技能都能勝任錐軸接長加工，應用規模僅次于圓柱軸接長，被視為標準軸接長接頭的輸出型。

圓柱軸伸切向鍵聯結

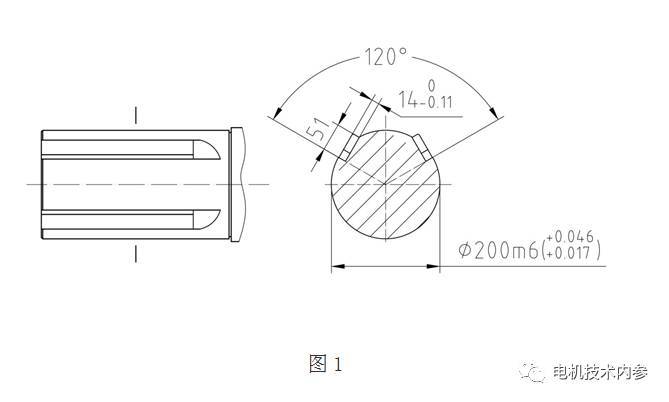

圓柱軸外伸切向鍵連接主要用于軸徑大于100mm，對中性要求低，負載重的重型機械。切向鍵由兩個坡度為1:100的普通楔形鍵組成，兩個平行的窄面為工作面，一個工作面在通過軸線的平面內。工作時，工作面上的擠壓力沿軸的切線方向作用，即通過工作面的擠壓傳遞扭矩。一個切向鍵只能傳遞單向扭矩。傳遞雙向扭矩，必須使用兩個切向鍵，錯開120 ~ 135，反向安裝，如圖1所示。

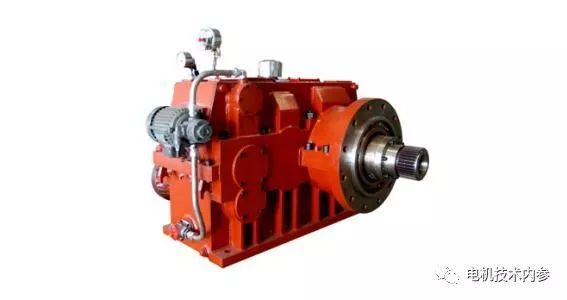

花鍵軸伸

當平鍵強度達不到設計要求時，應考慮設計花鍵軸伸出量。花鍵聯接由多個沿軸和轂孔周向均勻分布的鍵齒和鍵槽組成，分為矩形花鍵和漸開線花鍵。

花鍵齒多，工作面積大，承載能力高；鑰匙分布均勻，每個鑰匙齒受力均勻；齒軸為一體式，齒槽較淺，齒根應力集中小，強度高，軸的強度被削弱和降低；軸上的零件有良好的對準和導向。平鍵所有這些無與倫比的優勢使花鍵適合電機軸延伸。但花鍵加工必須配備專用設備和刀具，測量難度大，加工成本高。它只能用于高精度、特殊應用或普通軸強度不能滿足設計要求的場合。

圖2為矩形花鍵的結構，圖3為鍵槽的截面形狀。矩形花鍵采用小直徑定心法，即外花鍵和內花鍵的小直徑

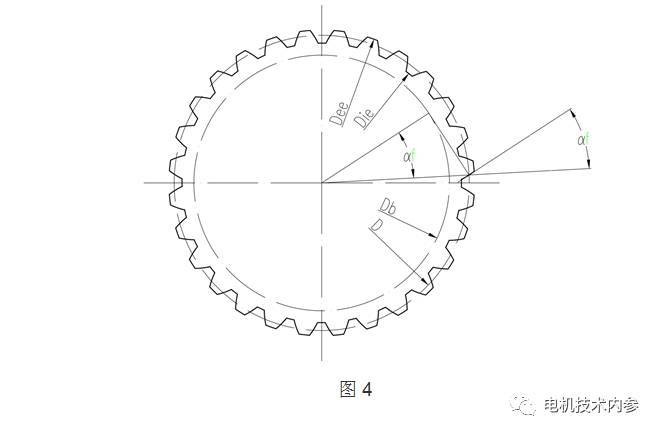

圖4所示為漸開線花鍵軸的截面尺寸，其特點是：1)載荷大，定心精度高，齒廓漸開線；2)加載時，齒上有徑向分力，可以起到自動對中的作用；3)每個齒的載荷均勻，強度高，使用壽命長；4)壓力角分別為30、37.5和45。壓力角越大，承載能力越小，自定心能力越強；5)模數2.5~10，小齒數10。

24齒、2.5模數、30根、5公差等級、匹配等級H/h的漸開線花鍵副表示為INT/EXT 24z 2.5m30R5H/5h。

軸伸是電機與設備的接口以及接口的連接方式直接決定了負載能力。選擇應以適宜性、實用性、安全性、可靠性為原則，盡可能以經濟可靠的手段滿足客戶的需求。
