步進電動機概述

步進電機是一種離散值控制電機，它將電脈沖激勵信號轉換成相應的角位移或線位移。這種電機每輸入一個電脈沖就移動一步，所以也叫脈沖電機。

步進電機驅動電源由變頻脈沖信號源、脈沖分配器和脈沖放大器組成，向電機繞組提供脈沖電流。步進電機的運行性能取決于電機與驅動電源的良好配合。

步進電機具有無累積誤差、結構簡單、使用維護方便、制造成本低、驅動負載慣性能力大的優點，適用于中小型機床和對速度精度要求低的地方。其缺點是效率低，發熱高，有時“不合拍”。

　　步進電動機的分類

　　1、機電式步進電動機

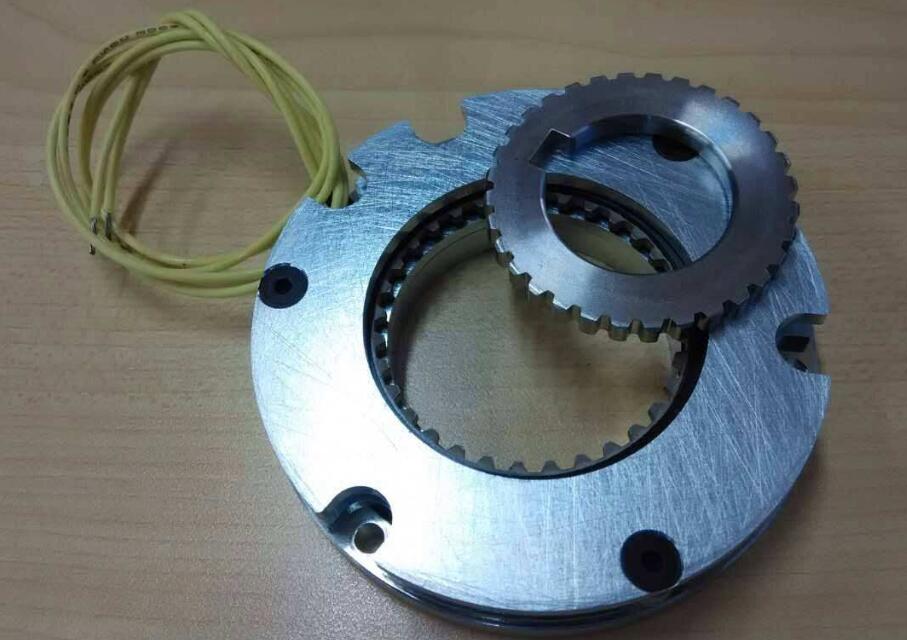

機電式步進電機由鐵芯、線圈和齒輪機構組成。螺線管線圈通電時會產生磁力推動其鐵芯運動，輸出軸通過齒輪機構轉動一個角度，輸出軸通過防轉齒輪保持在新的工作位置。當線圈再次通電時，轉軸旋轉另一個角度，然后依次步進。

　　2、磁電式步進電動機

磁電式步進電機結構簡單，可靠性高，價格低廉，應用廣泛。主要有永磁型、磁阻型、混合型。

(1)永磁步進電機。它的轉子有永磁體的磁極，在氣隙中產生交變磁場，定子由四相繞組組成(見圖)。當A相繞組通電時，轉子將轉向A相繞組確定的磁場方向。當A相斷開，B相繞組通電勵磁時，會產生新的磁場方向。此時，轉子將旋轉一個角度，并位于新的磁場方向。激勵相位的順序決定了轉子的旋轉方向。如果定子勵磁變化太快，轉子將不會與定子磁場方向的變化保持一致，轉子將會失步。起動頻率和運行頻率低是永磁步進電機的一個缺點。而永磁步進電機功耗更小，效率更高。20世紀80年代初，出現了盤式轉子永磁盤式步進電機，使得步進角度和工作頻率達到了磁阻式步進電機的水平。

(2)磁阻步進電機。定子鐵芯和轉子鐵芯的內外表面具有按一定規律分布的相似齒槽，定子鐵芯和轉子鐵芯齒槽相對位置的變化引起磁路磁阻的變化，從而產生轉矩。其轉子鐵芯由硅鋼片或軟磁材料制成。定子某一相勵磁時，轉子會轉到磁路磁阻小的位置。當另一相被激勵，轉子轉到另一個位置時，當磁路的磁阻小時，電機停止旋轉。此時轉子轉動一個步距角b，即n為轉動一個齒距的轉子的運轉拍數；ZR是轉子的齒數。

磁阻步進電機有多種結構形式。定子鐵芯有單段式和多段式；磁路有徑向和軸向。繞組有三相、四相和五相。磁阻步進電機的步距角可以是1 ~ 15，甚至更小，精度容易保證，起動和運行頻率更高，但功耗更大，效率更低。

(3)混合式步進電機。其定子和轉子鐵芯結構與磁阻步進電機相似。轉子有永磁體，在氣隙中產生單極磁場，該磁場也由轉子上軟磁材料的齒槽調制。

混合式步進電機兼有永磁步進電機和磁阻步進電機的優點，具有步距角小、精度高、工作頻率高、功耗低、效率高的優點。

　　3、直線式步進電動機

有兩種：反應型和索耶型。索伊爾直線步進電機由靜止部分(稱為反作用板)和運動部分(稱為動子)組成。反應板由軟磁材料制成，其上均勻地形成有齒和槽。電機的動子由一個永磁體和兩個帶線圈的磁極a和b組成。動子由氣墊支撐，以消除運動時的機械摩擦，使電機平穩運行，提高定位精度。該電機移動速度可達1.5m/s，加速度可達2g，定位精度可達20微米以上。兩個索伊爾直線步進電機垂直組裝形成一個平面電機。通過在X方向和Y方向給兩個電機不同的控制電流組合(圖3)，電機可以在平面內做出任何幾何軌跡。大型自動繪圖儀是計算機與平面電機相結合的新型設備。平面電機也可用于激光切割系統，其控制精度和分辨率可達數十微米。

　　步進電動機工作原理

我們用圖11.20來說明這種電機的工作原理。

磁阻步進電機

機的定子上裝有多相勵磁繞組，圖11.20中為常使用的三相繞組步進電動機的示意圖。三相繞組形成6個磁極。轉子由軟磁材料制成，上有4個齒。當A相繞組通電，而B、C相繞組均不通電時，由于磁通力圖走磁阻小路徑，使磁路磁阻小，因此產生磁阻轉矩使齒1、3的軸線與定子A相磁極對齊。在下一時刻給B相通電，斷開A相供電將使轉子齒2、4的軸線與B相磁極對齊，轉子因此整體上逆時針旋轉了30°。因此按A-B-C—A…的順序使三個繞組輪流通電將使得轉子逆時針方向連續旋轉。如果按A-C-B-A…的順序通電，轉子將順時針旋轉。由此可得到如下的判斷：

　　（1）步進電動機的旋轉方向取決于繞組通電的順序；

　　（2）電動機的轉速取決于繞組通斷的頻率；

　　（3）繞組的每次通電切換，轉角步進的距離為轉子齒間夾角距的l/m，亦即步距角為齒距的l/m。

　　上述步進電動機模型中每步步距角為30°，很難適應精細控制的要求。實際的電動機采用如圖11. 21的結構。在這種結構中定子磁極的極弧上開有一些均勻分希的小齒，轉子表面也均勻分布著小齒。轉子小齒之間按角度度量的齒距和定子的齒距完全相等。所謂齒距就是相鄰兩齒中心線的夾角，又稱為齒距角DT=360°/Zr 式中DT-齒距； Zr-轉子的齒數。

　　由于開了這些小齒，轉子在繞組切換時的轉動在小于DT的范圍內就能找到一個磁阻小的位置，這樣就大大減小了步距角，提高了運動的分辨率。

　　從圖11. 20的分析中注意到當轉子的齒與某一磁極的齒完全吻合時，對于m相電動機來說，轉子的齒與其他二相磁極的齒必須依次錯開l/m齒距。對于三相電動機來說，當A相通電時，轉子的小齒與B、C兩相磁極上的小齒必須依次錯開DT/3。在這種約束下，轉子的齒數就不能是任意數值，而是必須滿足以下的條件：

　　Zr/2p=K±1/m即Zr=2p（K±1/m）=2pK±2

　　式中K-正整數; p-極對數； m-相數，p=m。

　　混合式步進電動機的工作原理

　　圖中的電動機定子有4個沿圓周均勻分布的齒，線圈繞制在齒上且成對連接。具有不同極性的兩段轉子各有3個齒。圖中以實線表示S段，以虛線表示N段，兩段轉子交錯半個齒距。

　　當繞組中不通電流時，因為轉子中的永磁體總是試圖減少磁路中的磁阻，轉子將趨向有限的若干位置，直至N極和S極轉子上各有一齒與定子磁極對齊。對于圖中的電機來說，這樣的位置有12個。將轉子保持在這些位置上的轉矩通常不大，稱之為維持轉矩。

　　如果如圖11. 28（a）那樣有電流通過一相繞組，在定子上產生的N極和S極將吸引異性轉子段上的齒，在這種情況下，只有和轉子的齒數一樣的3個穩定位置，將轉子從定位位置上拉開的轉矩要大得多，稱為鎖定轉矩。

　　將通電方式由圖切換至圖，定子磁場轉過90。，并將吸引另一對齒，結果轉子旋轉了30。，相當于一個整步。在從圖到圖中，勵磁又回到前一繞組，但是電流方向相反，可使轉子再前進一整步。在圖中再使第二相繞組電流反向又可前進一步。這樣轉子就走過了一個齒距。步驟從圖后再回到圖，如此反復，形成電動機的旋轉運動，每轉需要12步。顯然，以相反的順序激勵定子繞組，電動機將反轉。

　　通常定子的小齒以不同于轉子的齒距均勻分布，在齒數較多的電動機中（如圖11. 27），定子和轉子的齒距排列使得只有轉子對面的兩個齒與兩個相距180。的定子齒完全對齊。同時，相距90。機械角處的定轉子齒則完全錯開。對于這樣結構的混合式電動機，可用如下的公式計算其每轉步數N=┃NrNs/（Ns-Nr）┃

　　其中，N為每轉步數；Nr和Ns分別是轉子和定子的齒數。對于圖11.27中的例子，Nr和Ns分別是8和10，則可計算出這種電動機每轉40步，步距角為9。

　　步進電動機為什么需要驅動電路才能工作

　　步進電動機是為了精確位移設計的，為了達到較高精度效率必然偏低電流大，不是直流電機加電就可運行。且步進電機是靠單片子產生脈沖來控制轉矩的，單片機本身驅動電流較小，驅動不了電機繞組，要用驅動電路產生較大電流，直接驅動會燒壞單片機。
